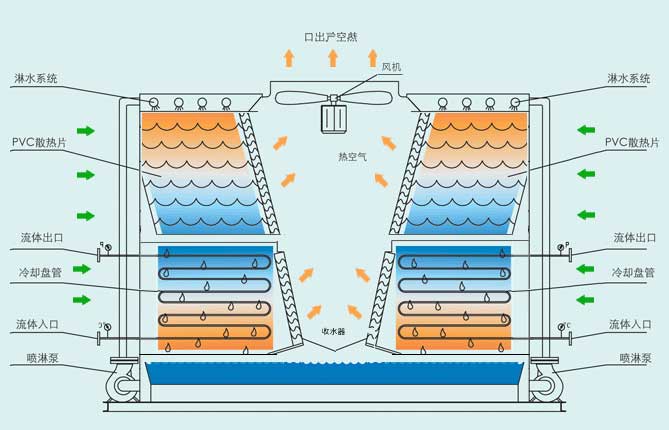

1.閉式冷卻塔工作原理圖：
閉式冷卻塔的工作原理以及冷卻流程，閉式冷卻塔是一種水冷卻設備，設備主要組成結構有風機、冷凝器(銅管冷凝器、不銹鋼管冷凝器)、水泵、收水系統、噴淋系統、電氣控制系統。
閉式冷卻塔的冷卻主要通過水蒸發散熱，通過空氣、水、冷凝器三者之間的熱量傳遞進行蒸發式散熱。需要被冷卻的介質在冷凝器盤管當中流動，被冷卻的介質是高熱的，在冷凝器盤管當中循環流動的時候，就會與冷凝器發生熱量傳遞，將熱量傳遞給冷凝器。冷凝器的熱量需要使用循環噴淋水進行散熱，底部的噴淋水通過水泵輸送到噴淋系統當中，通過霧化噴淋到冷凝器的表面，水受到冷凝器的熱，就會迅速蒸發，在這個過程當中，空氣與水混合，與冷凝器發生熱交換，將熱量傳遞給空氣和蒸發水。然后通過風機將濕熱的空氣排出，在排出的同時，收水器會講蒸發的水汽進行回收，達到節水的目的。
閉式冷卻塔可以分為：橫流式冷卻塔、逆流式冷卻塔、復合流冷卻塔三種！
2.閉式冷卻塔的主要組成結構：
主要組成部分有主體、電氣控制部分、冷凝器、風機、水泵、進風系統、輔機、填料(可選)！
2.1塔體：塔體材質主要有鍍鋁鋅版、鍍鎂鋁鋅板和不銹鋼板材質制作。塔體是采用了版塊拼接而成，采用了工業膠體進行板縫密封，塔體的材質也會影響閉式冷卻塔的價格，不銹鋼板采用的304不銹鋼；
2.2電氣控制部分：電氣控制采用了可遠程控制設計、智能化設計，配置的風機、水泵可以根據設置和運行的溫度自動開關，智能變頻設計。并且集成可選用控制系統，例如自動數顯溫度控制系統、噴淋泵自動控制系統、水泵控制系統、水位報警裝置、水位檢測裝置、高溫報警設計、系統故障預警系統，并且配置了恒壓供水系統；
2.3冷凝器：冷凝器是冷卻塔散熱的主要部分，主要材質有碳鋼管、不銹鋼管、紫銅管三種，其中銅管的散熱性好好，其次是碳鋼管，好后是不銹鋼管，但是不銹管的防凍能力比較好，水垢少；
2.4：進風系統：進風設計，橫流式和逆流式不同，橫流式是單側進風，設計進風格柵，逆流式是底部四周進風，兵器設計進風格柵，金風格柵的材質為pvc材質；
2.5噴淋系統：噴淋系統是由水池、噴淋泵和噴淋頭組成，噴淋泵將噴淋水輸送到噴淋管路當中，經過噴淋頭霧化，均勻的噴灑到冷凝器的表面，噴淋頭多種設計，并且角度可調節，噴淋頭的材質也是采用了pvc材質。
2.6輔機：輔機我們也叫作不銹鋼水箱，并且輔機都會配置一個水泵。輔機是用來存儲冷卻介質的，循環泵是用來循環冷卻介質的，不同的型號配置的不銹鋼水箱大小也不相同；
2.7風機：閉式冷卻塔配置的都是小功率的風機，風機功率從0.55-0.75kw當中，風機電機均是采用了進口電機和軸承，葉片是采用了尼龍葉片和鋁合金葉片兩種，機身是采用了不銹鋼；
3.閉式冷卻塔的安裝使用事項：
